Трубопровод подразумевает собой конструкцию с помощью, которой предается жидкость, газ или какие-либо другие вещества из одного места в другое. Помимо труб, трубопроводное устройство включает в себя арматуру, представленную задвижками, клапанами, кранами и не только.
Так как трубопровод используется для передачи разных веществ, некоторые из которых могут быть химическими или взрывоопасными, а также ряд других факторов, определяющих условия работы трубопровода, то важно, чтобы качество, как самого трубопровода, так и его составляющих частей было на должном уровне.
Этот факт подтверждается наличием у производителя или продавца сертификата качества трубопроводной арматуры.
Разновидности трубопроводной арматуры
Трубопроводная арматура является частью трубопровода, которая необходима для регулирования процесса передачи каких-либо веществ за счет влияния на эти рабочие среды (жидкие, газообразные, порошковые и т.д.) с помощью изменения сечения проходного отверстия.
Трубопроводная арматура разнообразная и классифицировать ее можно основываясь на нескольких критериях
| Критерий | Арматура |
| По выполняемым арматурой функциям | Запорная Регулирующая Защитная Предохранительная Распределительно-смесительная Арматура, убирающая лишний конденсат |
| Область применения арматуры | Промышленность Специализированная Опасные производственные объекты Криогенная Санитарно-техническая Судовая Устьевая Фонтанная Энергетическая |
| Конструктивные особенности арматуры | Проходная арматура Прямоточные клапаны Осесимметричные клапаны Угловая арматура Многоходовая Переключающие устройства |
| Особенности управления арматурой | Ручной привод Механический привод Электрический Пневматический Гидравлический Электромагнитный Дистанционное управление Автоматическая работа |
| Соединение с трубопроводом | Фланцевая Межфланцевая Муфтовая Арматура под приварку Цапковая арматура Штуцерная |
Типы трубопроводной арматурой представлены задвижками, клапанами, кранами и дисковыми затворами. Изготавливаться эти части трубопровода могут из чугуна, стали, цветных металлов и сплавов, неметаллических конструкций, к примеру, таких как полиэтилен, пластик, винипласт и т.д.
Трубопроводная арматура имеет два основных параметра: эксплуатационный и конструкционно-монтажный.
Эксплуатационный включает:
- давление (условное, рабочее, пробное);
- температуру;
- пропускную способность;
- коррозийную стойкость;
- тип привода;
- необходимый крутящий момент для управления арматурой;
- время срабатывания и др.
Конструкционно-монтажные параметры:
- диметр условного прохода;
- строительные длинна и высота;
- масса;
- тип присоединения к трубопроводу;
- конструкция и размер присоединительных фланцев;
- число, диаметр и расположение отверстий на фланцах;
- разделка под приварку к трубопроводу.

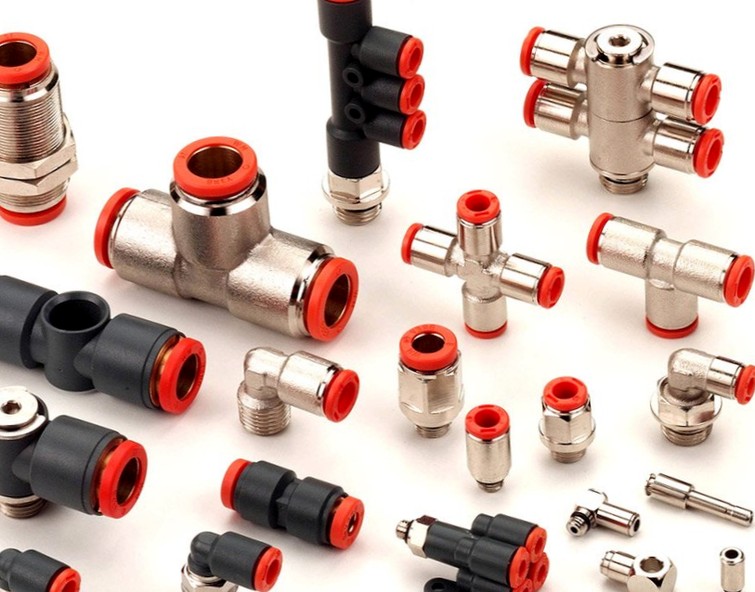

Законодательство о сертификации трубопроводной арматуры
Согласно законодательному требованию определенные виды арматуры, прежде того, как они поступят в свободное пользование, должны пройти проверку и быть оценены на предмет соответствия их качества и безопасности установленным стандартам.
Процесс проектировки и изготовления этой трубопроводной арматуры должен происходить на основании принятых нормативов. Только такая арматура может успешно пройти проверку и получить разрешительный документ.
Так как трубопроводная арматура применяется в различных сферах, то в ее отношении действует несколько нормативно-правовых актов:
- Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования».
- Технический регламент Таможенного союза 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».
- Технический регламент Таможенного союза 032/2013 «О безопасности оборудования работающего под избыточным давлением».
- Федеральный закон «О техническом регулировании» №126-ФЗ от 27 декабря 2002 г.
- Постановление Правительства Российской Федерации от 23 декабря 2021 г. №2425 «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подлежащей декларированию соответствия».
- Решение Комиссии Таможенного союза от 28 мая 2010 г. №299 «Единый перечень продукции, подлежащей государственному санитарно-эпидемиологическому надзору на таможенной границе и таможенной территории Евразийского экономического союза».
На основании действующего законодательства для трубопроводной арматуры предусмотрено несколько форм, в которых можно подтвердить надежность устройств. Это:
- сертификат или декларация в системе ГОСТ Р;
- декларация о соответствии техническим регламентам Таможенного союза (при желании возможно оформить сертификат соответствия ТР ТС);
- свидетельство государственной регистрации;
- добровольный сертификат в системе ГОСТ Р.
Полученные документы дают право осуществлять деятельность на территории России и всего Евразийского экономического союза. Также после того, как подтверждающий соответствие документ был получен, у изготовителя или продавца появляется возможность наносить на товар знак соответствия, который указывает, что процедура сертификации была пройдена успешно, а товар безопасен и рекомендован для использования.
Перечень трубопроводной арматуры, на которую требуются разрешительные документы
Не вся трубопроводная арматура подлежит обязательной сертификации или декларированию, но в специальных списках указывают конкретные виды устройств для реализации и использования которых требуется разрешительная документация.
| Арматура | Нормативный акт | Форма подтверждения |
| Арматура трубопроводная | Постановление Правительства РФ №2425 | Сертификат |
| Арматура санитарно-техническая водоразборная | Постановление Правительства РФ №2425 | Декларация |
| Арматура промышленная трубопроводная (краны, клапаны, вентили, в том числе редукционные и терморегулирующие клапаны) | ТР СТ 010/2011 | Декларация или сертификат |
| Арматура газорегулирующая и запорно-предохранительная (клапаны автоматические отсечные, регуляторы давления, термоэлектрические устройства контроля пламени, краны, термостаты механические) | ТР ТС 016/2011 | Декларация соответствия |
| Арматура, применяемая для оборудования, работающего под избыточным давлением | ТР ТС 032/2013 | Декларация или сертификат |
| Арматура, используемая в системе хозяйственно-питьевого водоснабжения | Решение Комиссии Таможенного союза №299. | Свидетельство государственной регистрации |
Если трубопроводная арматура не попала в названные списки, то для прохождения таможенного контроля необходимо отказное письмо или добровольный сертификат ГОСТ Р. Добровольный сертификат имеет значительные преимущества для производителя или продавца, так как открывает больше возможностей для ведения бизнеса, расширяет рынки сбыта, привлекает потенциальных партнеров и клиентов, располагает к доверию, так как показывает заинтересованность в качественности продукта.
Как происходит оформление сертификата на трубопроводную арматуру
Оформление разрешительной документации на трубопроводную арматуру возможно через специализированный орган по сертификации. Также в этом процессе принимает участие испытательная лаборатория. Обе организации должны быть аккредитованы и зарегистрированы в государственном порядке. Данную информацию можно проверить на сайте Росаккредитации.
Процедура оформления имеет несколько шагов:
- Написать заявление в орган по сертификации.
- Определит тип товара, выбрать на этом основании форму и схему подтверждения соответствия.
- Подготовить пакет информативной документации.
- Отобрать образцы продукции на анализ в испытательную лабораторию, получить результаты в виде протокола.
- Провести оценку собранной информации, и принять на этом основании решение.
- При положительном результате зарегистрировать документ в государственном реестре и выдать его заявителю.
Документ вступает в силу, с момента его регистрации и дает возможность свободно осуществлять деятельность на территории России и всего Евразийского экономического союза.
Отметим, что проходит процедура оформления сертификата или декларации по установленным схемам. Каждая схема имеет свои особенности и предназначена для определенного типа товара. Каждый нормативно-правовой акт предполагает своих схемы подтверждения соответствия, более подробно о которых можно узнать у специалистов нашей компании «ОСТЕСТ».
Какие документы нужны для прохождения процедуры соответствия
Одним из условий получения разрешительного документа на трубопроводную арматуру является предоставление комплекта документации с информацией о продукте, особенностях его изготовления, а также сведений о заявителе или организации. Сопроводительный пакет документов зависит от схемы, по которой проходит процедура подтверждения соответствия, но основной перечень включает в себя:
- заявление;
- сведения о заявителе (ФИО, контактные данные);
- информация о законности деятельности (ИНН, ОГРН);
- учредительные документ организации;
- характеристика продукции;
- стандарты, на основании которых изготавливался продукт;
- особенности эксплуатации;
- разрешение пользования производственным помещением;
- договор на поставку или документы для перевозки товара, позволяющие его идентифицировать на протяжении всего пути следования.
Если вам требуется сертификат или декларация соответствия на трубопроводную арматуру, то компания «ОСТЕСТ» готова в этом помочь. Мы имеем значительный опыт в данной сфере и гарантируем качественно и быстро проведенную процедуру.
